Data Frame

Para a janela de visualização do mapa, serão abordadas as operações consideradas relevantes, que incidem sobre as camadas a visualizar.

Filtrar Camada

Para camadas vetoriais, por vezes, é importante operar com subconjuntos representativos da informação geográfica a analisar. A operação Filtrar Camada atua apenas para camadas com serviços WFS configurado para o efeito. Assim que configurado o subconjunto a analisar, automaticamente a representação do resultado final é projetada no mapa. É possível gravar um qualquer filtro definido pelo utilizador, para utilização à posteriori.

Filtrar Camada - Criar um novo filtro

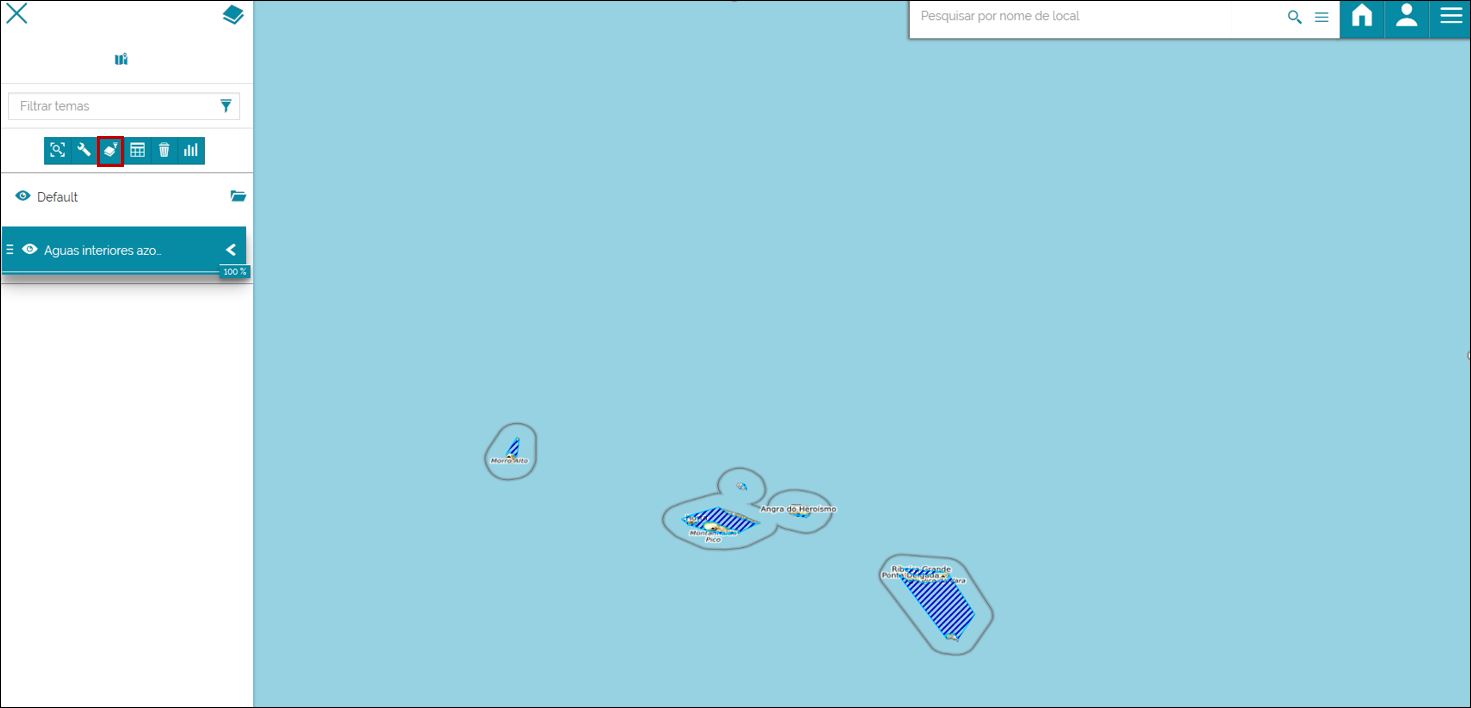

Esta opção fica ativa através do botão filtrar_camada presente na TOC para uma camada a analisar:

Segue-se um exemplo da utilização da ferramenta. Será desenhada uma região de interesse no mapa com o objetivo de realizar uma query por localização espacial:

Para este exemplo, será desenhado um retângulo que irá intersectar a área de interesse a projetar.

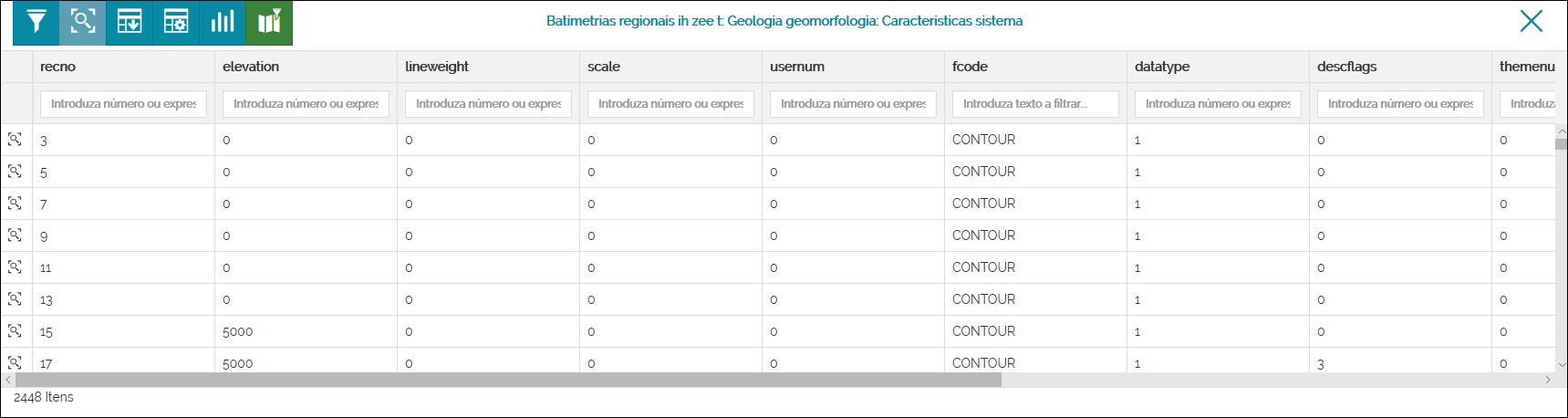

Tabela de Atributos

O Geoportal SIGMAR possibilita a visualização da tabela de atributos para camadas vectoriais, assim como a edição de dados tabulares ou mesmo a edição da geometria para camadas no mapa. Permite ainda executar queries por localização espacial e a criação de widgets para uma melhor interpretação de informação geográfica a analisar.

Procedimento:

Nota: Para habilitar a opção de edição da geometria das camadas, é necessário habilitar o serviço WFS-T (Transactional Web Feature Services) para as camadas com esse propósito.

Tabela de Atributos - Pesquisa por Atributos

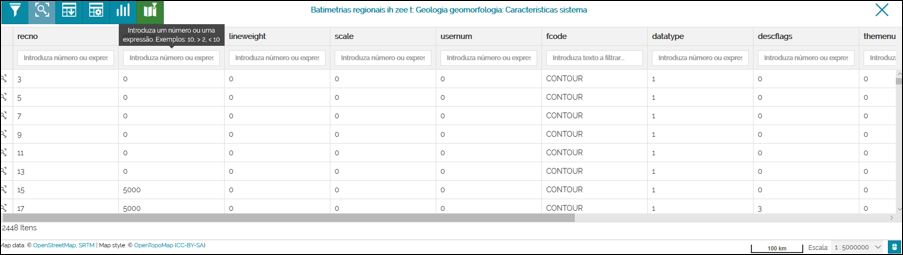

A aplicação possibilita filtrar atributos através da janela de pesquisa situada acima de cada coluna - para os atributos a analisar.
Em função da natureza da variável (texto ou numérico...), para retornar o(s) resultado(s) de pesquisa é suficiente adicionar um termo de pesquisa ou condição numérica a pesquisar.

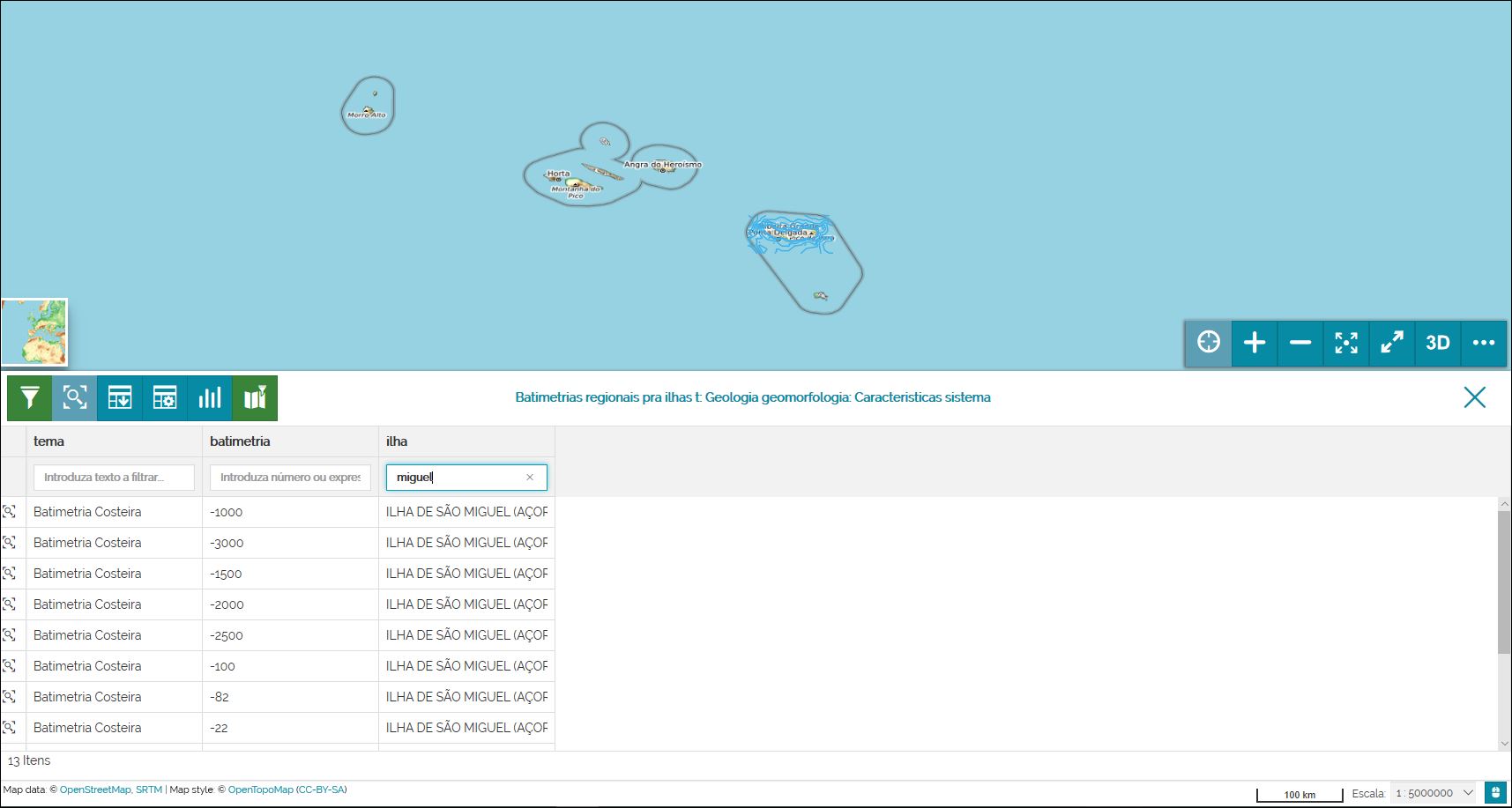

Tabela de Atributos - Pesquisa por Atributos (Texto)

Será inserido na janela de pesquisa um termo a pesquisar:

Tabela de Atributos - Pesquisa por Atributos (Numérico)

Para atributos numéricos, são permitidos os seguintes operadores:

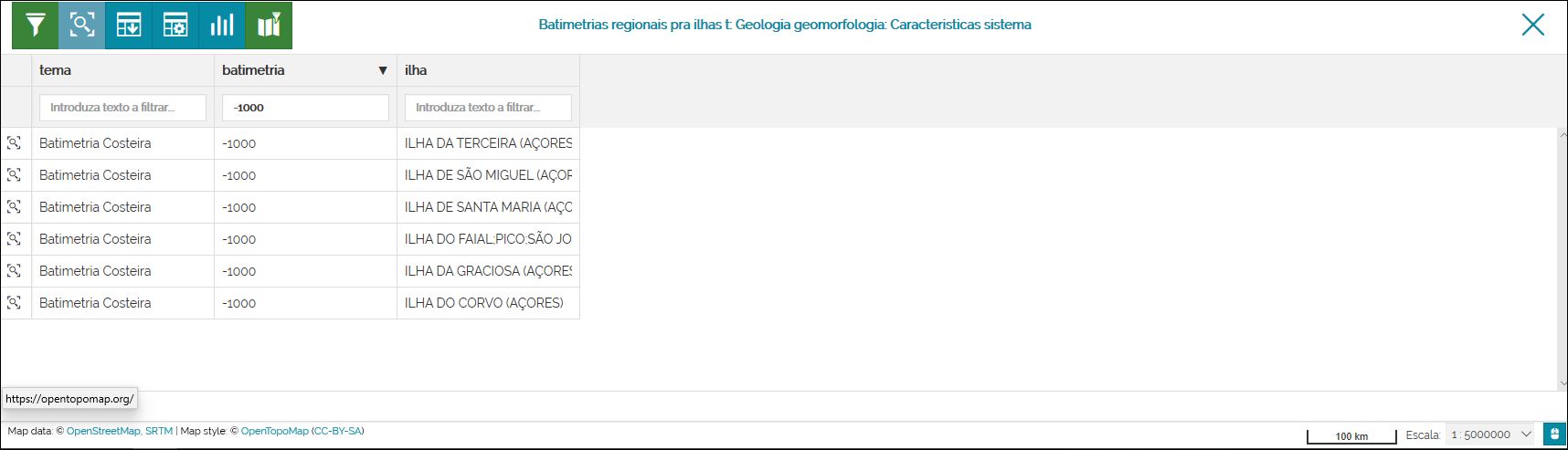

Exemplo: batimetria = -1000 (retornará as features com valor = -1000)

Tabela de Atributos - Opções Gerais

abrir_tabela_atributos_pesquisa_avancada Pesquisa Avançada - Definição de cláusulas SQL, com recurso aos operadores AND / OR e por definição de critérios associados à localização espacial (Seleção por localização espacial).

abrir_tabela_atributos_descarregar_dados Descarregar dados da grelha - Possibilidade de exportar a camada (ou features da camada) para diversos formatos SIG interoperáveis e com possibilidade de escolha para sistema de coordenadas (com restrição para alguns formatos).

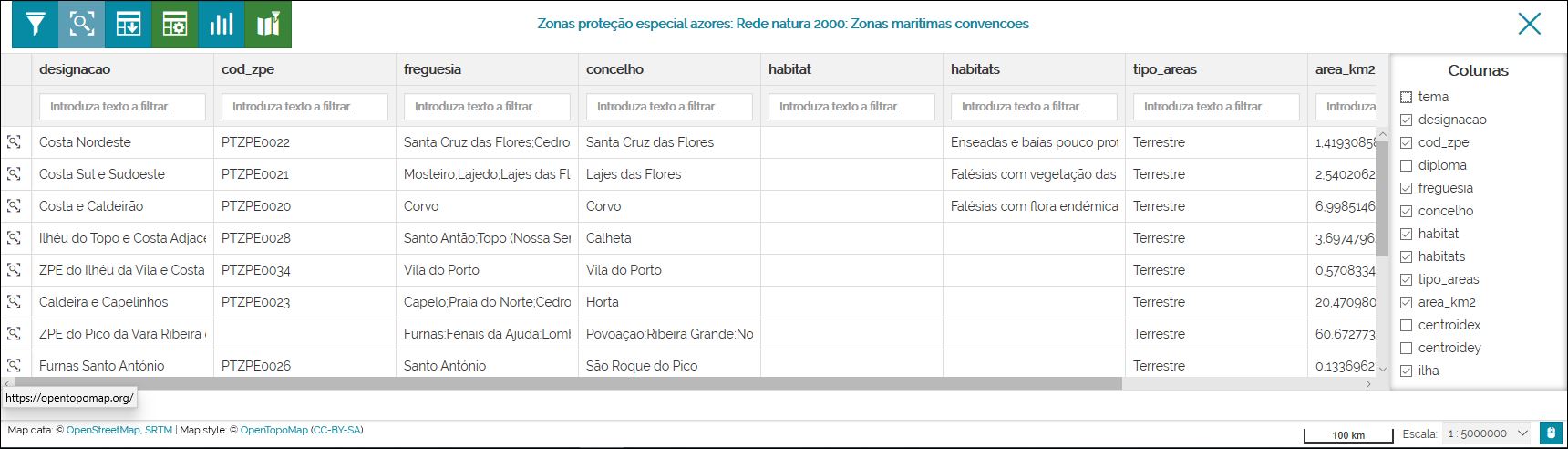

abrir_tabela_atributos_ocultar_colunas Ocultar/mostrar colunas - Possibilidade de otimização da visualização da janela dos atributos da camada, através da ocultação de colunas.

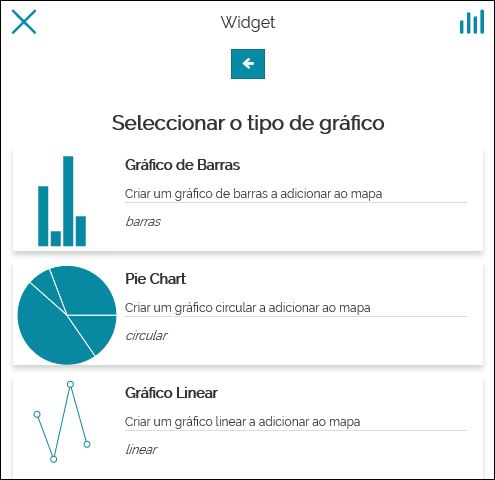

abrir_tabela_atributos_criar_widget Criar um gráfico para a camada seleccionada - Possibilidade de criação de gráficos no mapa, facilitando a interpretação da informação geográfica a analisar.

Principais opções associadas a esta ferramenta:

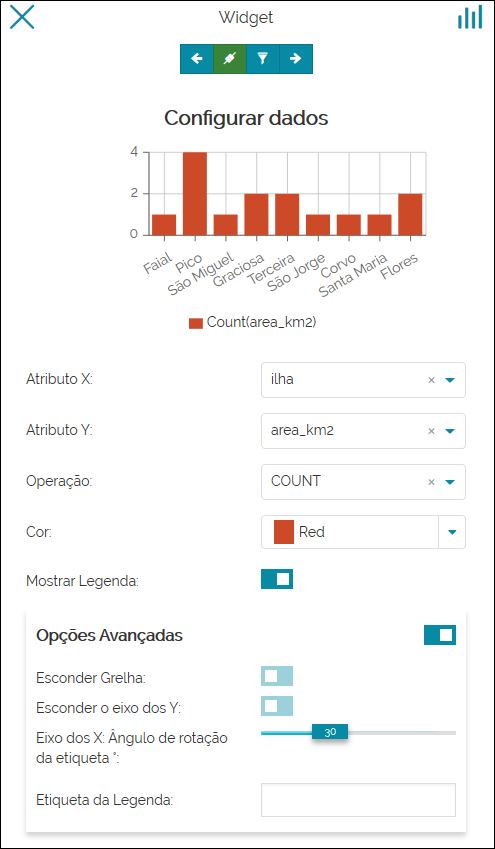

Principais opções associadas ao gráfico a visualizar:

Opções avançadas (apenas para Gráficos de barras e Gráficos Lineares):

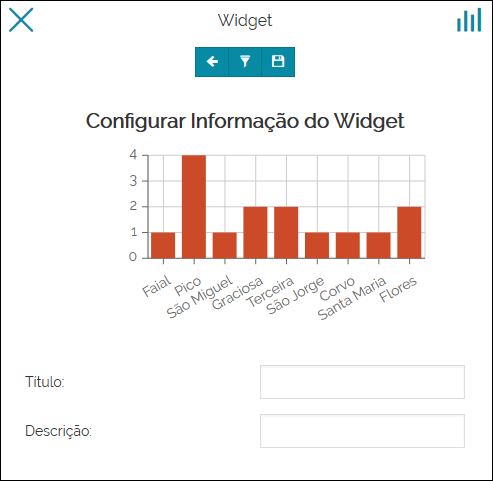

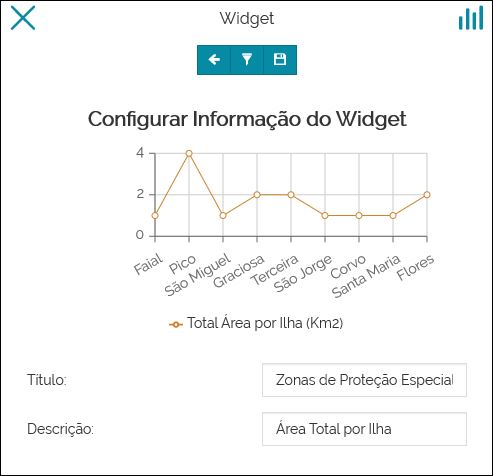

Pré-visualização do gráfico:

Opções finais:

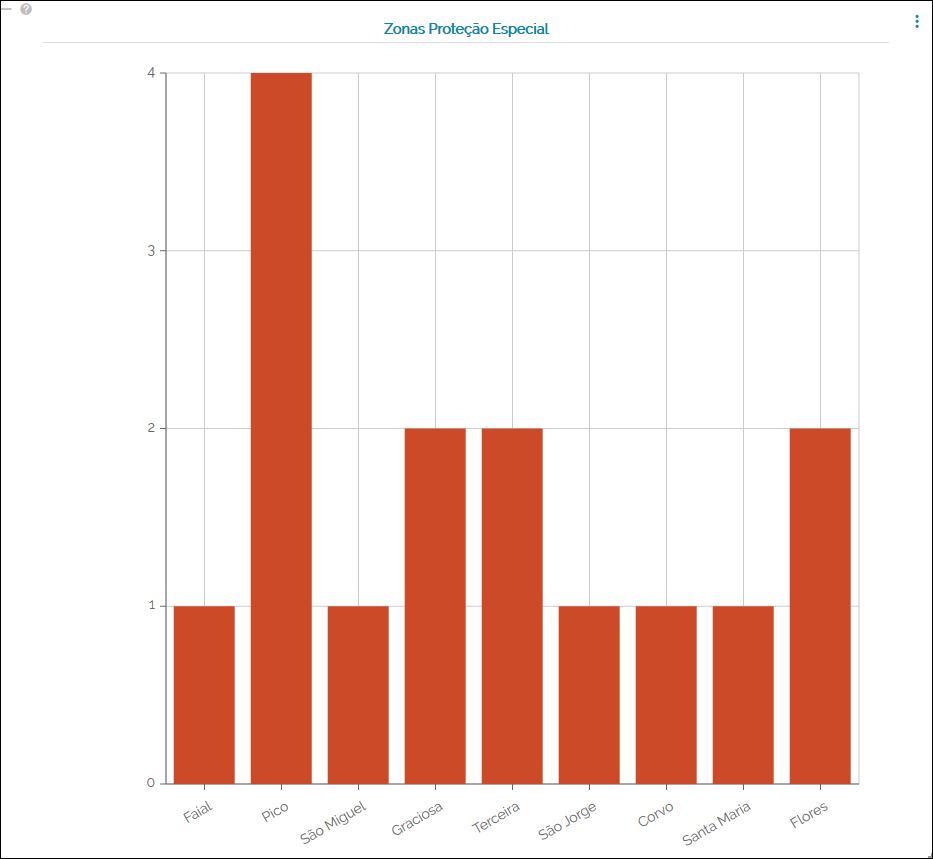

Exemplo Gráfico:

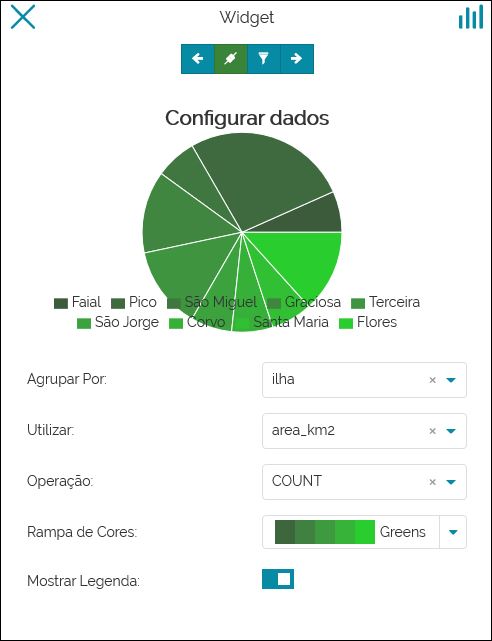

Principais opções associadas ao gráfico a visualizar:

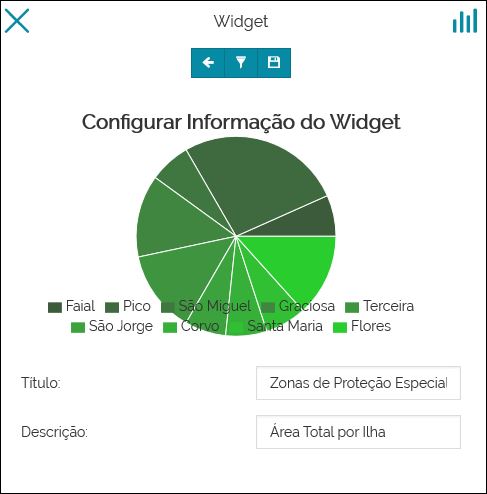

Pré-visualização do gráfico:

Opções finais:

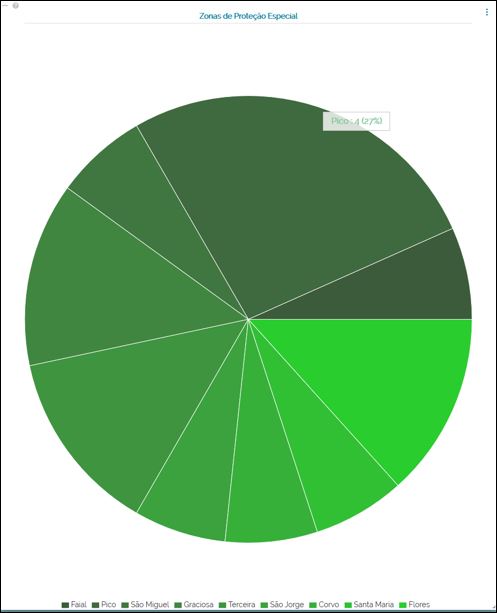

Exemplo Gráfico:

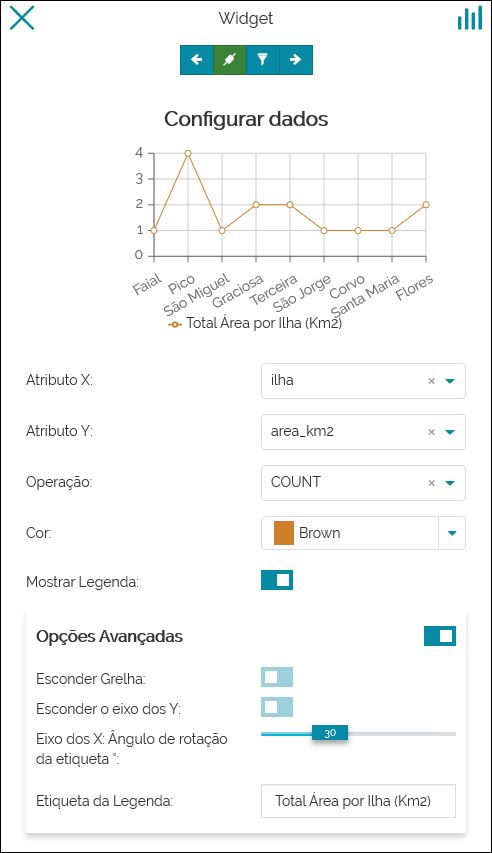

Principais opções associadas ao gráfico a visualizar:

Opções avançadas (apenas para Gráficos de barras e Gráficos Lineares):

Pré-visualização do gráfico:

Opções finais:

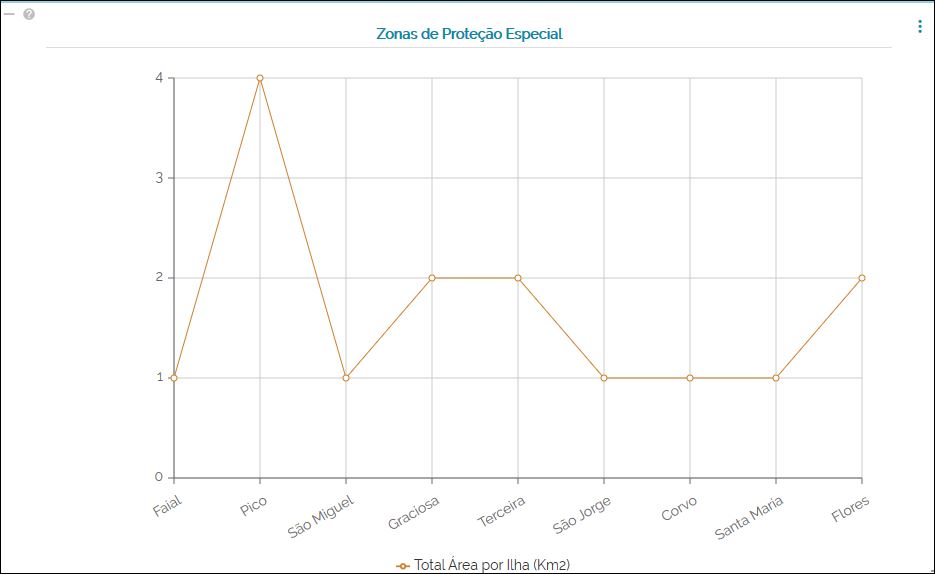

Exemplo Gráfico:

abrir_tabela_atributos_sincronizar_mapa Sincronizar mapa com o filtro - Visualização de subconjuntos de features associados a uma camada a analisar, em função dos resultados das queries realizadas (SQl ou localização espacial).

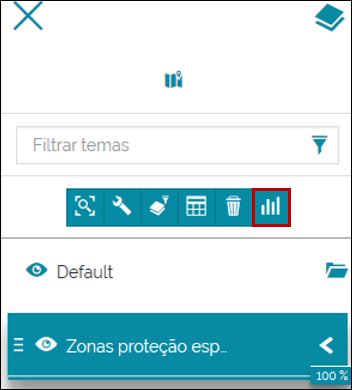

Widgets TOC

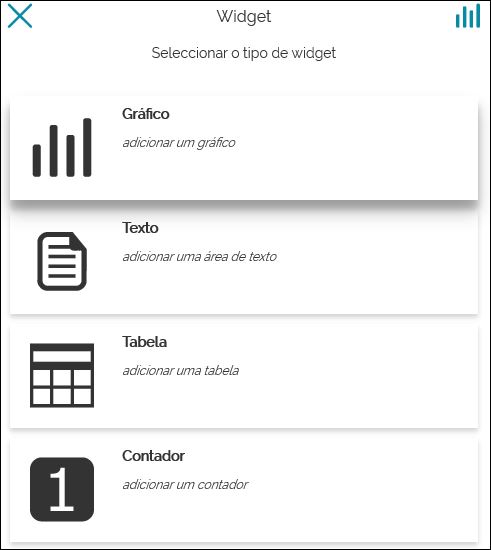

Acedendo à opção de criação de widgets (TOC), para além da possibilidade de criação de Gráficos (também presente nas ferramentas associadas à janela da tabela de atributos), podemos encontrar as opções:
- Widget do tipo Texto - adicionar uma área de texto
- Widget do tipo Tabela - adicionar uma tabela
- Widget do tipo Contador - adicionar um contador

Widgets TOC - Texto

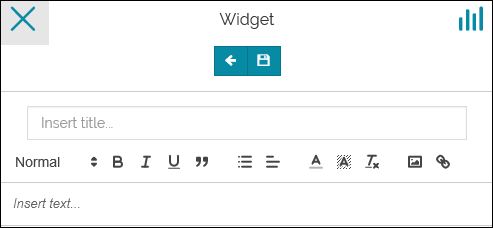

Criação de uma janela contextual de texto:

Opções:
- Retroceder para escolha do tipo de widget retroceder_tipo_widget
- Adicionar o widget ao mapa adicionar_widget_mapa

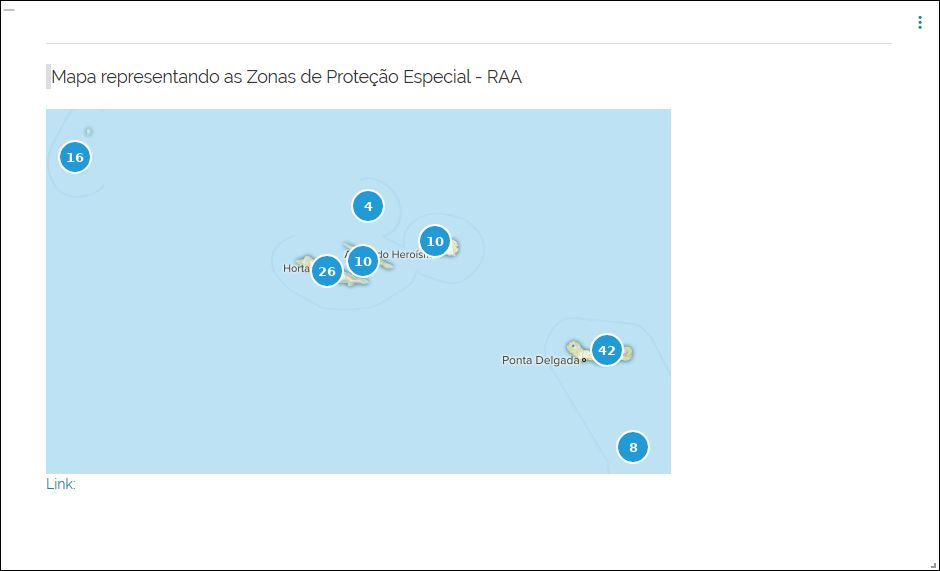

Exemplo Widget Texto:

Widgets TOC - Tabela

Criação de um widget do tipo tabela a adicionar ao mapa:

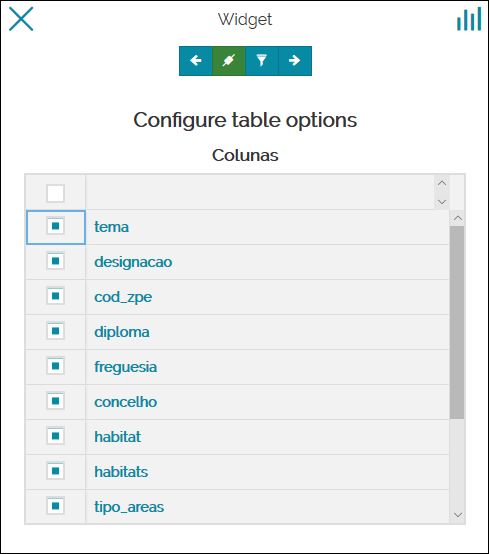

O utilizador poderá escolher os atributos a figurar na tabela a apresentar. Segue-se a janela para inserção do Título e Descrição.

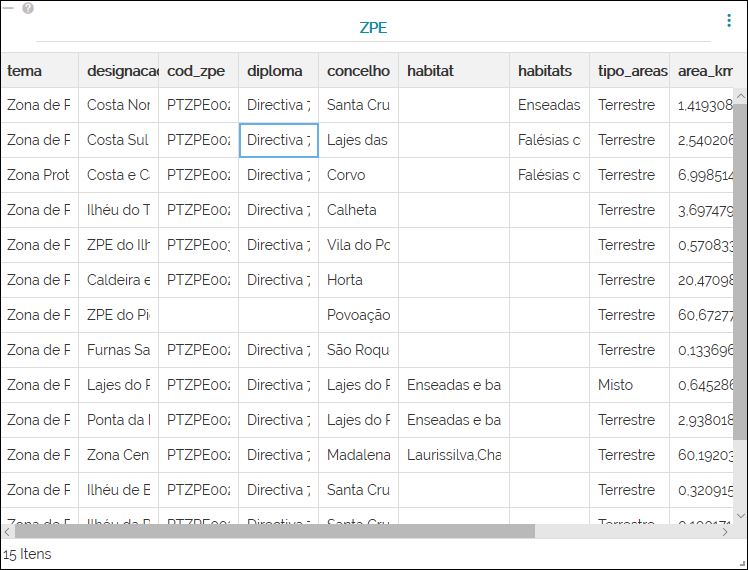

Exemplo Widget Tabela:

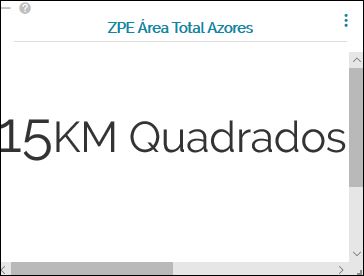

Widgets TOC - Contador

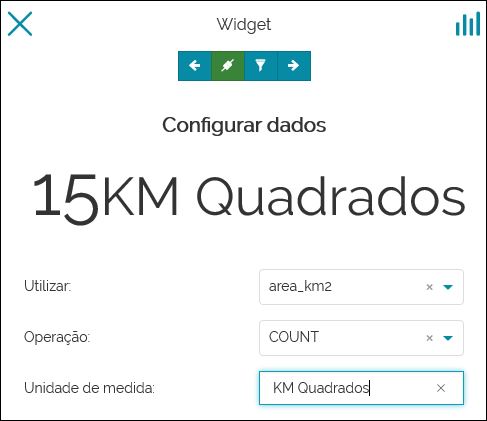

Criação de um tipo de widget para quantificar variáveis a representar (ex: atributo com o registo do número de indivíduos).

Opções:
- Utilizar - atributo a analisar
- Operação - escolha da operação para o atributo a analisar
- Unidades de medida - indicar unidade de medida representada

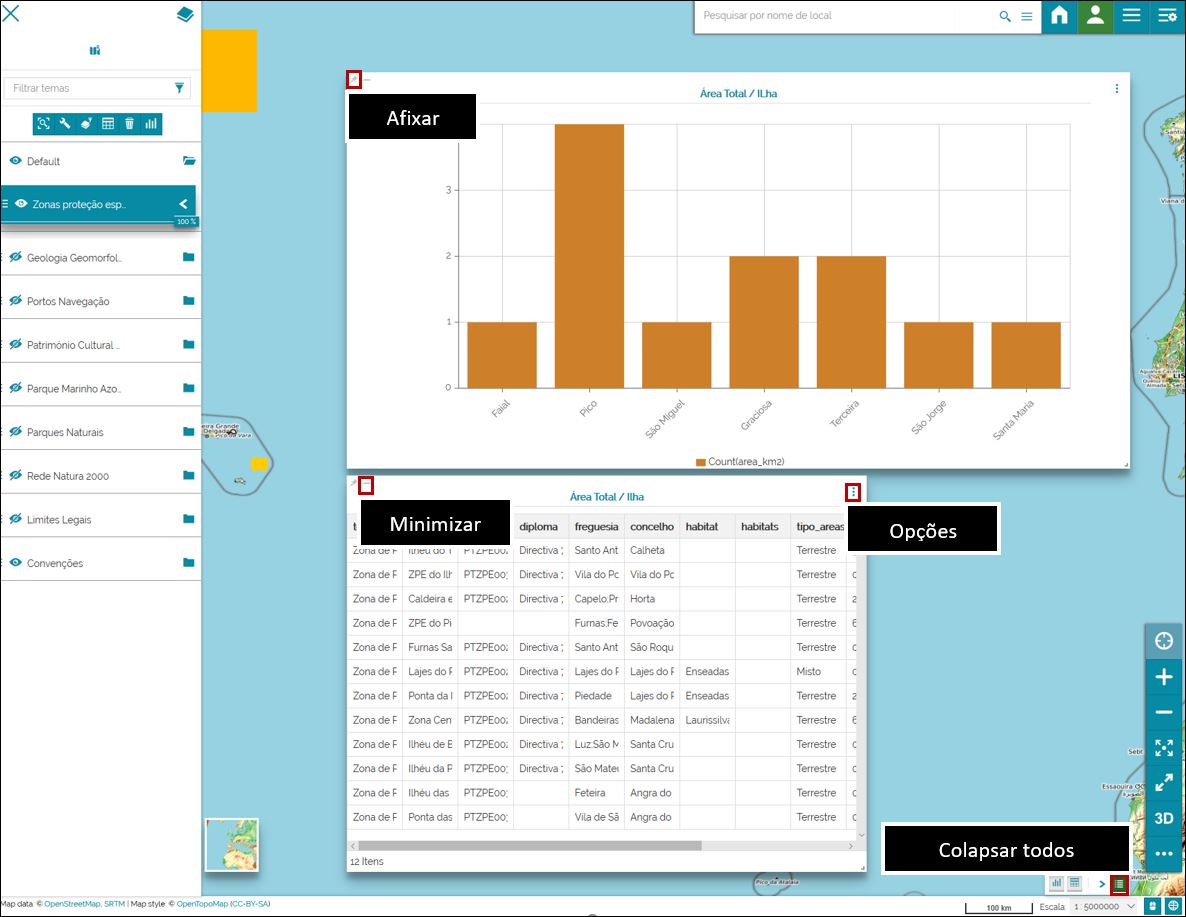

Widgets TOC - Gestão Widgets

É possível a gestão de vários widgets na janela do mapa, através de um conjunto de possibilidades associadas a esta ferramenta:
